5V升24V 6A大電流無頻閃PWM調光升壓恒流LED驅動芯片F(xiàn)P7208

2024/07/10
3248
加入交流群
掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

5V升24V 6A大電流無頻閃PWM調光升壓恒流LED驅動芯片F(xiàn)P7208.docx

共1個文件

前言

太陽能燈串是是一種利用太陽能發電的高效照明裝置,由多個太陽能燈泡串聯而成的環保節能照明設備,而如何提高其照明效果,延長使用時間,則是讓人們關注的焦點。FP7208作為一款高效的升壓芯片,在太陽能燈串的應用上能夠發揮出色的作用。本文將從FP7208在太陽能燈串升壓照明上的應用方案展開探討,為您詳細分析其優勢、工作原理和應用領域等內容。

一、太陽能燈串的工作原理

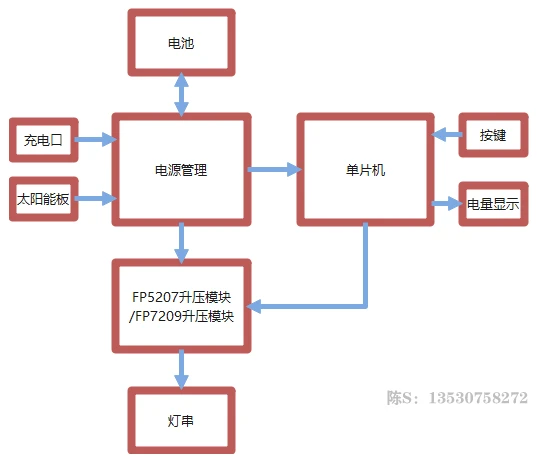

太陽能燈串的結構主要包括太陽能電池板、控制電路板、電池以及燈串組成原理圖如下:

太陽能電池板是太陽能燈串的關鍵部件,它由多個光敏電池組成,吸收太陽光后產生電能,這些電能通過控制電路板存儲進電池中,或者直接驅動LED燈串發光。太陽能燈串一般配備有電池或儲能裝置,以便在夜間或陰天也能正常工作。

二、太陽能燈串的恒流/恒壓方案芯片介紹

  1. FP7208恒流輸出應用電路:

FP7208是一顆非同步升壓LED驅動芯片。輸入電壓范圍2.8V-24V,支持單節鋰電池供電。誤差放大器的非反相輸入端連接到一個0.2V的參考電壓。它具有由外部電容器設置的可編程的軟啟動時間,以及由外部電阻設置的過電壓保護。LED電流可以通過一個連接到EN針腳的外部信號來調整。EN引腳接受直流電壓或PWM信號。

我們這個驅動板的參數是輸入3.7V/5V,輸出24V 100mA。

FP7208參數如下:

工作電壓:2.8V-24V

饋電壓:0.2V

低關機耗電流:<6uA

軟啟動可調

芯片保護功能:UVP、OVP、OTP

2.8V-24V的芯片工作電壓,使得FP7208完全匹配太陽能燈串單節或多節鋰電池供電工作。極低的反饋電壓,使得電路轉換效率得到提升,同時較低的芯片待機電流,減少了電路非必要的功耗。

?三、太陽能燈串的應用領域

太陽能燈串的應用領域廣泛,適用于室內和室外的各種照明需求。

  1. 室外:太陽能燈串可以用于花園、庭院、露臺等場所的景觀照明,為綠化環境增添夜晚的美感。
  2. 室內:太陽能燈串可以作為室內裝飾燈使用,營造溫馨和浪漫的氛圍,也可作為應急燈具備用,為停電時提供基本照明。
  3. 太陽能燈串也可用于路燈、廣告牌等公共設施的照明,為人們出行和宣傳提供便利。

總結

綜上所述,這種采用PWM內部轉模擬控制的太陽能燈串升壓照明方案,不僅能很好地解決電壓不穩定、頻閃等問題,還能節約能源、降低電費,符合現代環保理念,具備可持續發展的潛力。除了太陽能燈串外,也適用于各種室內外照明需求,如臺燈,車燈,應急燈等領域。
