48V智能家居供電MCU專用芯片SL3039 寬輸入5.5至60V 外圍元器件少 電路簡單

SL3039?60V 0.8A 1MHZ 降壓型轉換器

SL3039 48V降壓恒壓芯片 60V 0.8A 1MHZ 48V智能家居供電MCU專用芯片

概述：

SL3039 是一款內置功率MOSFET的單片降壓型開關模式轉換器。SL3039在5.5-60V 寬輸入電源范圍內實現 0.8 A峰值輸出電流，并且具有出色的線電壓和負載調整率。

SL3039 采用PWM 電流模工作模式，環路易于穩定并提供快速的瞬態響應。

SL3039 外部提供FS 腳，可通過外接一個電阻設置工作頻率。

SL3039 集成了包括逐周期電流限制和熱關斷等保護功能。

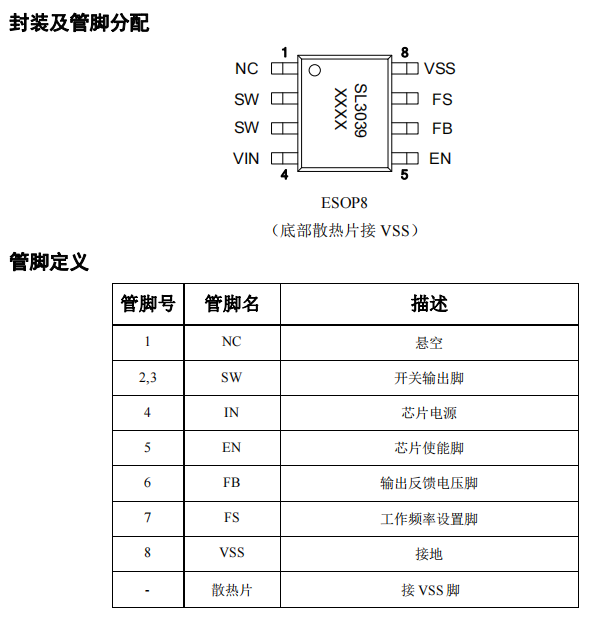

SL3039 采用 ESOP8 封裝，且外圍元器件少。

特點：

• 0.8A 的峰值輸出電流
• 0.9Ω 的內部功率MOSFET
• 可采用大輸出電容啟動
• 低ESR 陶瓷電容輸出穩定
• 效率高達 96%
• 頻率可調
• 熱關斷
• 逐周期過流保護
• 寬輸入電壓范圍：5.5~60V
• 采用ESOP8 封裝

應用：

• 電表
• 分布式電源系統
• 電池充電器
• 線性穩壓器的預調節器
• POE 分離器

典型應用電路圖

典型應用測試特性曲線
