物聯網畢設-智能天氣時鐘（STM32+天氣預報+語音報時+APP）

?前言

智能天氣時鐘是一款集成了多項功能的智能家居設備。硬件端以STM32F103C8T6微控制器為核心，負責所有程序的中控及模塊數據通信，搭配OELD顯示器展示設備狀態和實時天氣信息。通過ESP8266-01s無線模塊實現聯網，DS1302時鐘模塊支持鬧鐘定時設置并顯示日期時間信息，DHT11傳感器檢測環境溫濕度，蜂鳴器和語音播報模塊提供狀態提示和報時功能。

在APP端，用戶可以利用MQTT協議與設備進行信息交互，遠程設置需要查看的城市天氣信息，遠程配置定時器鬧鐘，以及進行時間校準。這款智能設備不僅提供了基礎的時鐘功能，還通過APP的連接，實現了人與設備的智能互動，提升了用戶體驗和生活的便捷性。

一 連線圖

1 原理圖

2.?? 開發板本身自帶一個LED ，這個LED作為我們查看網絡連接狀態和獲取數據狀態的說明

（1）首先需要打開我們的WIFI熱點讓設備進行聯網操作，看到顯示數據界面，即可進行下一步功能測試

（2）硬件每隔8秒會向APP傳輸一次數據。

熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。

2 PCB效果

關注微信公眾號--星之援工作室 發送關鍵字（項目清單）

可獲取項目清單資料

????

????（本文章僅提供思路和實現方法，并不包含代碼，需要代碼的同學請自行聯系博主）

????（有疑問或需要定制或者技術支持等，也請自行聯系博主）????

3 實物效果

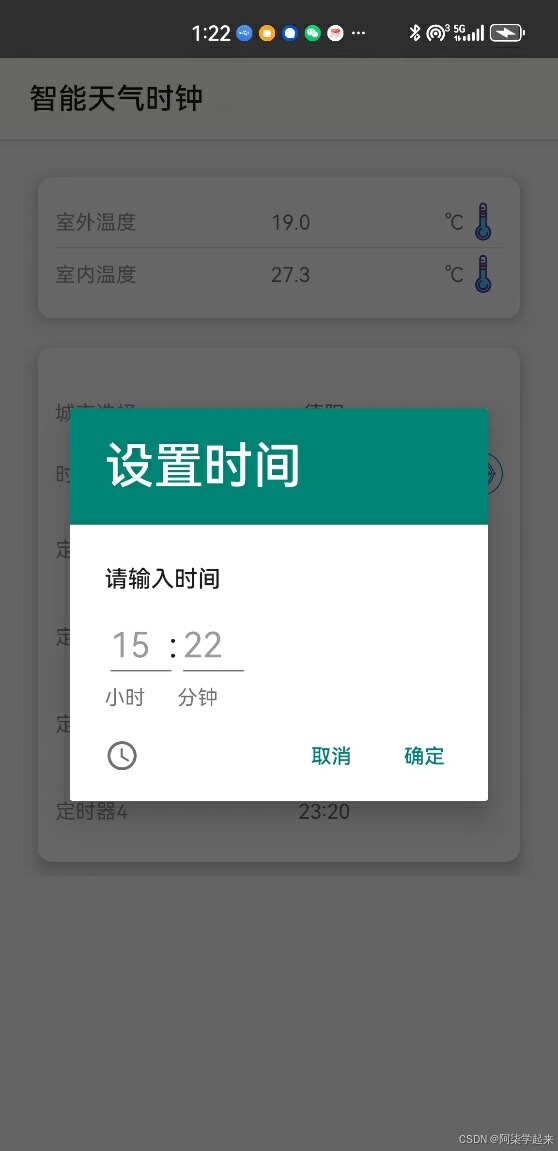

4 APP效果

5 功能概括

（1）硬件端

1. STM32F103C8T6：用于所有程序的中控和模塊數據通信；
2. OELD顯示器：顯示是設備的狀態和天氣
3. ESP8266-01s：使用無線模塊進行聯網使用
4. DS1302時鐘模塊：用于鬧鐘定時的設置，以及實現年月日等信息的顯示
5. DHT11：用于檢測當前環境的溫濕度數據
6. 蜂鳴器：用于狀態提示
7. 語音播報模塊：實現語音報時功能

（2）APP端

1. 使用MQTT協議與設備進行信息交互；
2. 可以下發設置需要訪問的城市天氣
3. 可以通過APP遠程設置定時器的鬧鐘設置
4. 可以進行時間校準

（3）云平臺使用（阿里云）（需要可以找我獲取）

只是鏈接各個設備使用，采用MQTT即時通訊；

（4）演示視頻

通過百度網盤分享的文件：智能時鐘（語音報時）.mp4

鏈接：https://pan.baidu.com/s/118gjdPIy3qTLABIyjGsoWA?pwd=XZY0

提取碼：XZY0

二 底層代碼使用方式

1 使用說明

（1）. 使用的時候設備會自動連接WIFI

熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。

（2）. 短按按鍵一可以切換溫度顯示

（3）. 短按按鍵二可以播報當前時間

（4）. 長按按鍵一可以查看鬧鐘時間

（5）. 長按按鍵二可以查看天氣預報

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

2 下載程序

1. 先根據原理圖進行連線，連接好以后在做后面的操作
2. 打開手機熱點 熱點名字：NET密碼：12345678
3. 打開程序（硬件由工作室出的可以忽略下載程序這部分）

三 APP使用方式

1下載APP

（1）操作方式：

使用Android手機安裝APK進行操控

安裝Android studio導入項目使用模擬器

官網下載最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安裝包（工作室使用版本）鏈接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取碼：xzy0

安裝教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用說明

打開APP后設備會自動訂閱MQTT主題，等待1-5秒APP會自動獲取到設備上的數據，若5秒內沒有獲取到設備數據，則請檢測設備是否在線，若在線，則請重新打開APP進行數據的獲取

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

四 程序架構及修改（通用）

鏈接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取碼：XZY0

APP參數修改

聯系方式 微信號：13648103287
