物聯網畢設-智能門禁（指紋+RFID+密碼+MQTT）

前言

智能門禁系統由硬件端和APP端兩部分組成。硬件端以STM32F103C8T6為主控芯片，負責處理程序和數據通信。通過0.96寸OLED顯示屏實時展示設備狀態，配備AS608指紋模塊用于指紋錄入和開鎖，4X4矩陣鍵盤用于密碼開鎖和模式選擇，RFID讀卡器實現刷卡開門，舵機控制門的開關。APP端通過MQTT協議與硬件設備進行數據交互，展示設備數據，并支持用戶和管理員兩種權限登錄。用戶可以通過APP配合硬件進行指紋錄入，選擇密碼或指紋開鎖，同時還可綁定RFID卡號以實現刷卡開鎖功能。

一 連線圖

1 原理圖

2.?? 開發板本身自帶一個LED ，這個LED作為我們查看網絡連接狀態和獲取數據狀態的說明

（1）首先需要打開我們的WIFI熱點讓設備進行聯網操作，看到顯示數據界面，即可進行下一步功能測試

（2）硬件每隔10秒會向APP傳輸一次數據。

熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。

指紋注冊成功蜂鳴器會鳴叫一聲

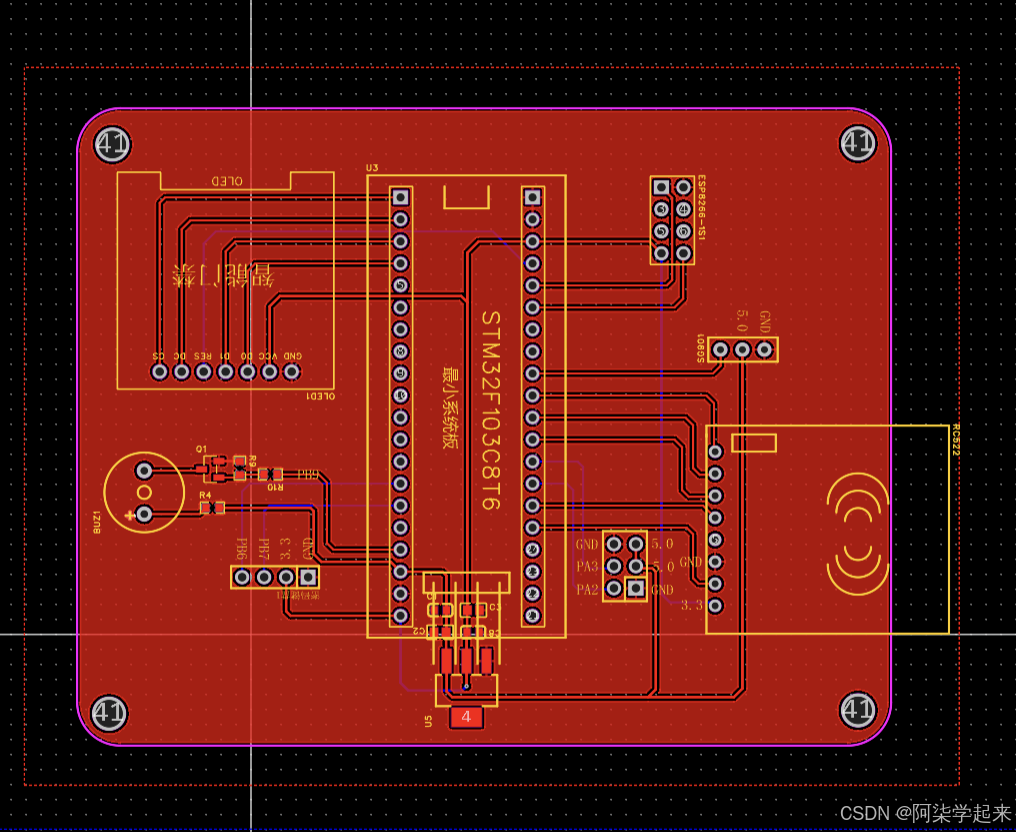

2 PCB效果

關注微信公眾號--星之援工作室 發送關鍵字（項目清單）

可獲取項目清單資料

????

????（本文章僅提供思路和實現方法，并不包含代碼，需要代碼的同學請自行聯系博主）

????（有疑問或需要定制或者技術支持等，也請自行聯系博主）????

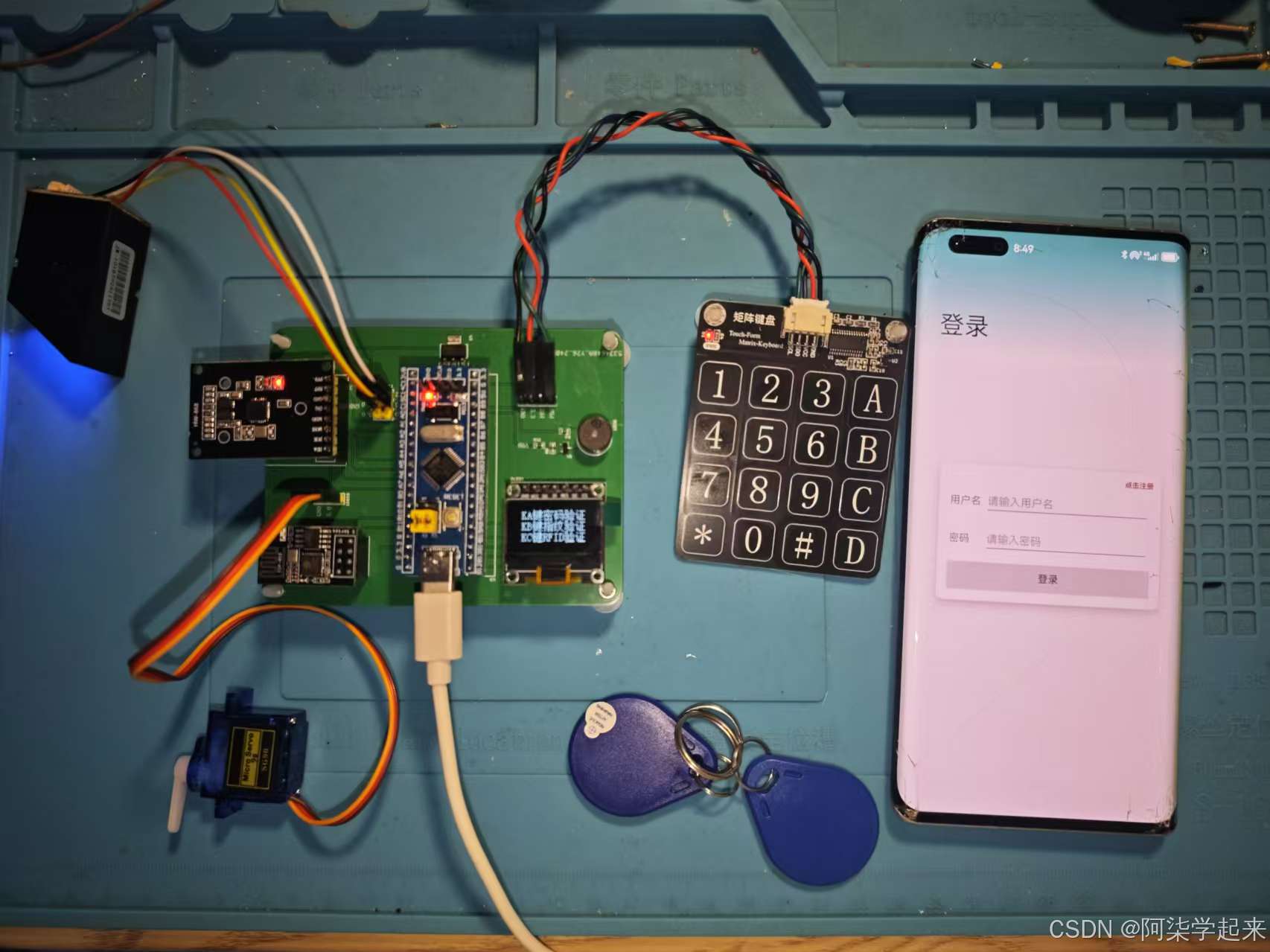

3 實物效果
