基于51單片機的8路搶答器設計(二)

04/18 08:24 作者：eefocus_3737399

476

加入交流群

掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

單片機仿真設計合集資料獲取.pdf

共1個文件

資料清單：C程序+仿真+設計報告+使用說明+元件清單+操作視頻

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【O02】

1.? 簡介

? 本文提出了一種基于51單片機的8路搶答器設計。該設計在硬件方面主要采用AT89C51單片機作為主控核心，結合獨立按鍵、數碼管、蜂鳴器。搶答限定時間為10S，在按下復位后顯示當前選手分?jǐn)?shù)，再按下開始搶答才有效，當選手搶答后顯示對應的搶答選手編碼，在倒計時20S內評委對選手打分。

2.? 主要功能

a.主持人進行復位,依次顯示8位選手的分?jǐn)?shù)，8位選手分?jǐn)?shù)顯示結束后主持人按下?lián)尨痖_始按鍵，搶答者才可以開始搶答，數碼管搶答倒計時10S。

b.搶答者按下按鍵，數碼管顯示搶答者的編號和答題剩余時間倒計時20S

c.在20S內，搶答者答題正確，主持人按下加分按鍵，分?jǐn)?shù)加一,答錯主持人按下減分按鍵，分?jǐn)?shù)減一。

3.? 源程序(Keil5)

本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit k0=P1^0;
sbit k1=P1^1;
sbit k2=P1^2;
sbit k3=P1^3;
sbit k4=P1^4;
sbit k5=P1^5;
sbit k6=P1^6;
sbit k7=P1^7;

sbit beep=P3^7;				/*蜂鳴器*/
sbit ks=P2^4;				/*開始計時*/
sbit jiayi=P2^5;			/*分?jǐn)?shù)加1*/
sbit jianyi=P2^6;			/*分?jǐn)?shù)減1*/
sbit fw=P2^7;				/*復位*/
int flg=1;
bit flg1=0;
int t=0,s=0;

uchar qiangdanum=0x0b;
uchar code table[]=
{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x00};
uchar ge=0,shi=0;
uint num,time=10, fs=0;
int nums[]={5,5,5,5,5,5,5,5};
void kyy(void) ;
void displayfs();
void display();                         /*顯示函數*/
void kys();								/*設置按鍵函數*/
void kys2();							/*搶答按鍵函數*/
void delay(unsigned int z)              /*延遲函數*/
{
    unsigned int x,y;
    for(x=z;x>0;x--)
      for(y=110;y>0;y--);
}
void intial()
{
    TMOD=0X01;                     /*采用方式一，即十六位計數器*/
    TH0=(65536-50000)/256;         /*設置初始值，50ms中斷一次*/
    TL0=(65536-50000)%256;
    EA=1;ET0=1;                 /*開啟總中斷源,定時器中斷*/

}
void intia2()
{	TMOD=0X10;                     /*采用方式一，即十六位計數器*/
    TH1=(65536-50000)/256;         /*設置初始值，50ms中斷一次*/
    TL1=(65536-50000)%256;
     EA=1;ET1=1;                 /*開啟總中斷源,定時器中斷*/
	}
main()
{	intia2();
    intial();				    /*初始化*/
	beep=0;
	while(1)
	{ kys();

	if(flg1==1)
	    displayfs();
		else
	    display();			   /*顯示函數*/

		if(flg==0)
		{
		    kys2();
		}
	}
}

void kys2()							/*搶答按鍵函數*/
{
    if(k0==0)                               /*開關0按下*/
    {
	    delay(5);
        if(k0==0)
        {	flg=1;
		    qiangdanum=1; 	   /* 1號選手搶答成功，數碼管顯示1*/
			beep=1;
			delay(1000);
			beep=0;

			time=20;

		}

4.? 仿真proteus8.6

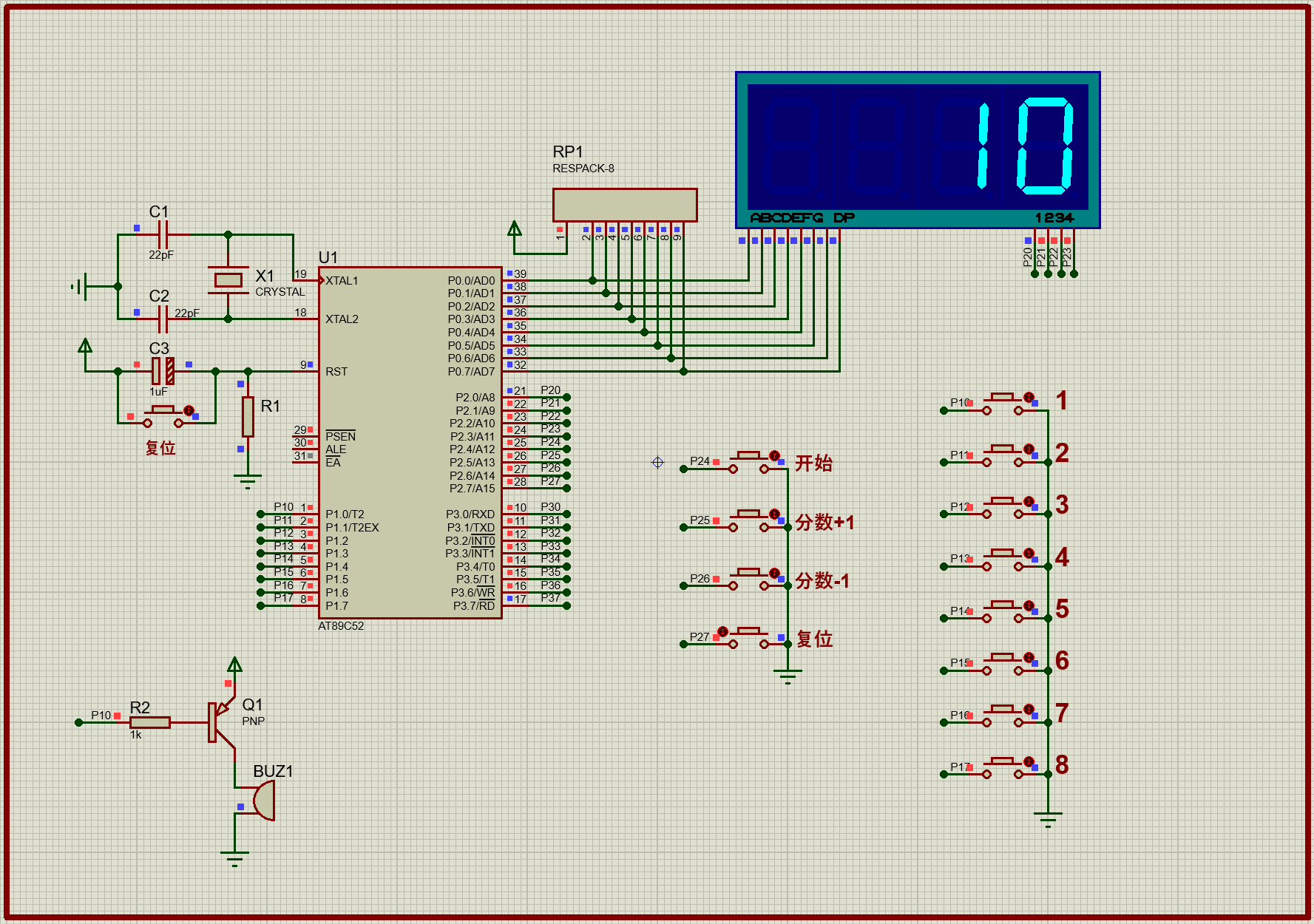

? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

初始界面：
