仿真版本：Proteus8.6及以上版本
程序編譯：Keil5 C51
編程語言：C語言
設計編號：【P03】
1.? 簡介
? 本文提出了一種基于51單片機的電子秤設計。該設計在硬件方面主要采用AT89C51單片機作為主控核心，采用壓力傳感器對數據進行采集，電子秤專用24位AD轉換芯片HX711對傳感器采集到的模擬量進行AD轉換，轉換后的數據送到單片機進行處理顯示，數據顯示由4位數碼管液晶實現。
2.? 主要功能
a.系統可實現電子稱基本的稱重功能（稱重范圍為0～5Kg，重量誤差0.001Kg）；
b.系統應具備去皮、校準加減的功能；
c.系統超出最大測量范圍5Kg時應有報警指示功能（蜂鳴器報警提示）；
3.? 源程序(Keil5)
本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。
#include <reg52.h>
#include <intrins.h>
#include <string.h>
#include "main.h"
#include "HX711.h"
#include "eeprom52.h"
#define uchar unsigned char
#define uint unsigned int
unsigned long HX711_Buffer = 0;
unsigned long Weight_Maopi = 0;
unsigned long Weight_Maopi_0 = 0;
long Weight_Shiwu = 0;
unsigned int qupi=0;
unsigned char p=0;
//鍵盤處理變量
unsigned char keycode;
unsigned char key_press_num=0;
uint GapValue,GapValue1;
bit flag_cz=0;
uchar code LEDData[]={0x5F,0x44,0x9D,0xD5,0xC6,0xD3,0xDB,0x47,0xDF,0xD7,0xCF,0xDA,0x9B,0xDC,0x9B,0x8B}; //數碼管顯示碼表
//定義標識
volatile bit FlagTest = 0; //定時測試標志，每0.5秒置位，測完清0
volatile bit FlagKeyPress = 0; //有鍵按下標志，處理完畢清0
//校準參數
//因?yàn)椴煌膫鞲衅魈匦郧€不是很一致，因此，每一個傳感器需要矯正這里這個參數才能使測量值更準確。
//當發現測試出來的重量偏大時，增加該數值。
//如果測試出來的重量偏小時，減小改數值。
//該值可以為小數
sbit LED=P1^1;
sbit ROW1=P3^0;
sbit ROW2=P3^1;
sbit ROW3=P3^2;
sbit DIAN = P0^5; //小數點
volatile bit ClearWeighFlag = 0; //傳感器調零標志位，清除0漂
/******************把數據保存到單片機內部eeprom中******************/
void write_eeprom()
{
SectorErase(0x2000);
GapValue1=GapValue&0x00ff;
byte_write(0x2000, GapValue1);
GapValue1=(GapValue&0xff00)>>8;
byte_write(0x2001, GapValue1);
byte_write(0x2060, a_a);
}
/******************把數據從單片機內部eeprom中讀出來*****************/
void read_eeprom()
{
GapValue = byte_read(0x2001);
GapValue = (GapValue<<8)|byte_read(0x2000);
a_a = byte_read(0x2060);
}
/**************開機自檢eeprom初始化*****************/
void init_eeprom()
{
read_eeprom(); //先讀
if(a_a != 1) //新的單片機初始單片機內問eeprom
{
GapValue = 3500;
a_a = 1;
write_eeprom(); //保存數據
}
}
/*****顯示開機初始化等待畫面*****/
void Disp_init(void)
{
P0 = ~0x80; //顯示----
P2 = 0xBF; //依次打開各位
Delay_ms(1); //延時
P2 = 0xEF;
Delay_ms(1);
P2 = 0xFB;
Delay_ms(1);
P2 = 0xFE;
Delay_ms(1);
P2 = 0xFF; //關閉顯示
}
//顯示重量，單位kg，兩位整數，三位小數
void Display_Weight()
{
P0 = ~LEDData[Weight_Shiwu%10]; //
P2 = 0xBF; //打開位
Delay_ms(1); //延時
P2 = 0xff; //關閉顯示
P0=~LEDData[Weight_Shiwu%100/10]; //顯示個位
P2 = 0xEF;
Delay_ms(1);
P2 = 0xff; //關閉顯示
P0 =~LEDData[Weight_Shiwu%1000/100]; //顯示十位
P2 = 0xFB;
Delay_ms(1);
P2 = 0xff; //關閉顯示
P0 =~LEDData[Weight_Shiwu%10000/1000]; //顯示百位
DIAN = 0; //顯示小數點
P2 = 0xFE;
Delay_ms(1);
P2 = 0xff; //關閉顯示
}
//定時器0初始化
void Timer0_Init()
{
ET0 = 1; //允許定時器0中斷
TMOD = 1; //定時器工作方式選擇
TL0 = 0xb0;
TH0 = 0x3c; //定時器賦予初值
TR0 = 1; //啟動定時器
}
//定時器0中斷
void Timer0_ISR (void) interrupt 1 using 0
{
uchar Counter;
TL0 = 0xb0;
TH0 = 0x3c; //定時器賦予初值
//每0.5秒鐘刷新重量
Counter ++;
if (Counter >= 10)
{
FlagTest = 1;
Counter = 0;
}
}4.? 仿真proteus8.6
? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。
稱重：
超重報警：
5.? 設計報告
設計報告主要包括硬件電路、軟件設計、仿真調試等等，僅供參考。

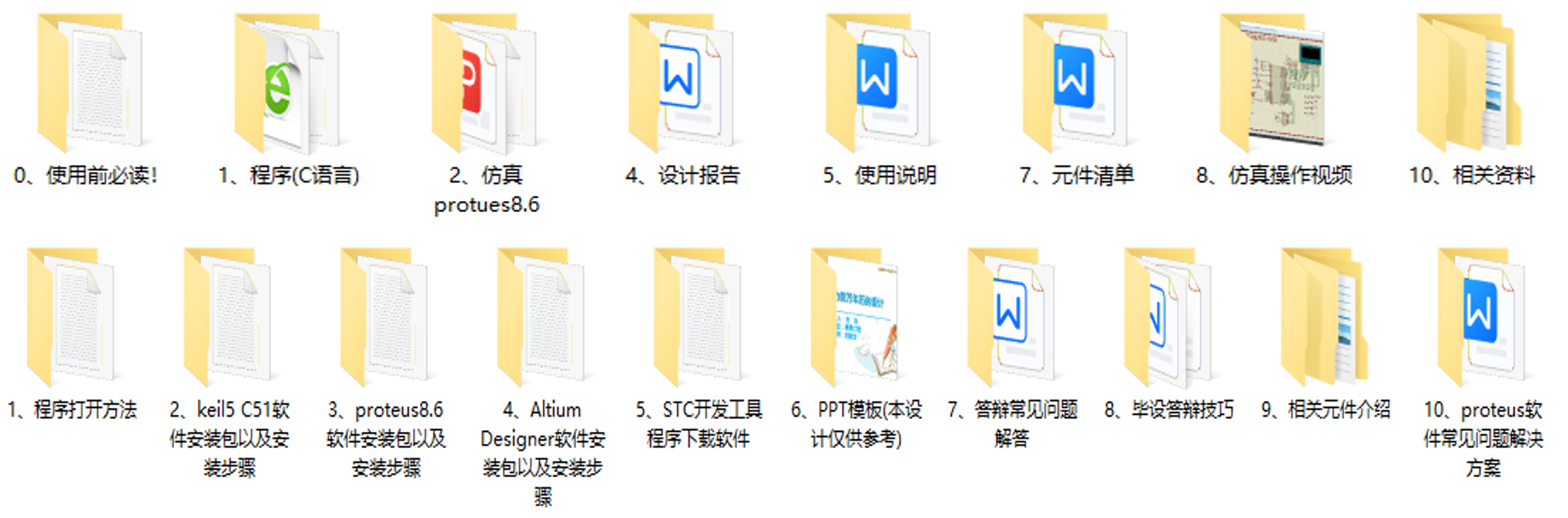

6.? 資料清單
設計資料主要包括C程序+仿真+設計報告+使用說明+元件清單+操作視頻等。
7.? 資料獲取鏈接
百度網盤下載鏈接：【P03】百度網盤下載鏈接
更多單片機仿真設計合集：單片機仿真設計合集
