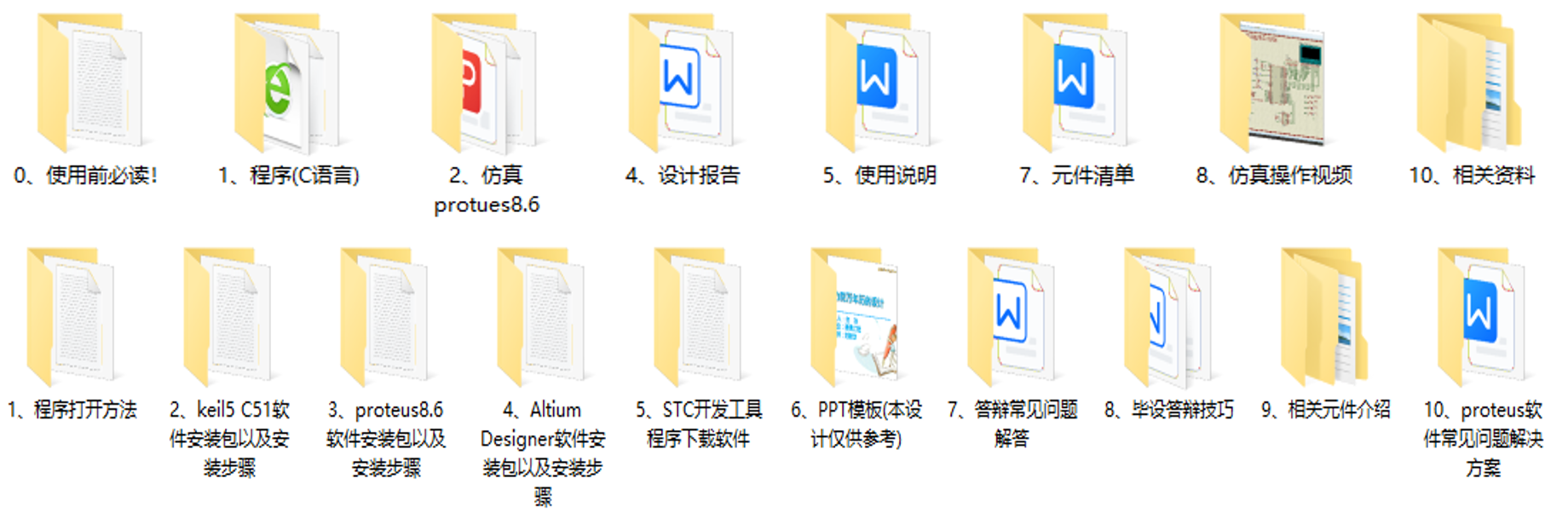

資料清單：C程序+仿真+設計報告+使用說明+元件清單+操作視頻

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【P04】

1.? 簡介

? 本文提出了一種基于51單片機的電子秤設計。該設計在硬件方面主要采用AT89C51單片機作為主控核心，采用壓力傳感器對數據進行采集，電子秤專用24位AD轉換芯片 HX711對傳感器采集到的模擬量進行AD轉換，轉換后的數據送到單片機進行處理顯示，數據顯示由LCD1602液晶實現。

2.? 主要功能

a.系統可實現電子稱基本的稱重功能(稱重范圍為0～5Kg，重量誤差0.001Kg)。

b.系統應具備去皮、校準加減的功能。

c.系統超出最大測量范圍5Kg時應有報警指示功能(蜂鳴器報警提示)。

3.? 源程序(Keil5)

本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

#include <reg52.h>
#include <intrins.h>
#include <string.h>
#include "main.h"
#include "LCD1602.h"
#include "HX711.h"
#include "eeprom52.h"

#define uchar unsigned char
#define uint  unsigned int

unsigned long HX711_Buffer = 0;
unsigned long Weight_Maopi = 0;
unsigned long Weight_Maopi_0 = 0;
long Weight_Shiwu = 0;
unsigned int qupi=0;
//鍵盤處理變量
unsigned char keycode;
unsigned char key_press_num=0;
uint GapValue,GapValue1;

//定義標識
volatile bit FlagTest = 0;		//定時測試標志，每0.5秒置位，測完清0
volatile bit FlagKeyPress = 0;  //有鍵按下標志，處理完畢清0
//校準參數
//因為不同的傳感器特性曲線不是很一致，因此，每一個傳感器需要矯正這里這個參數才能使測量值很準確。
//當發現測試出來的重量偏大時，增加該數值。
//如果測試出來的重量偏小時，減小改數值。
//該值可以為小數
//#define GapValue 349
sbit LED=P1^1;
sbit ROW1=P3^0;
sbit ROW2=P3^1;
sbit ROW3=P3^2;
sbit ROW4=P3^3;

volatile bit ClearWeighFlag = 0; //傳感器調零標志位，清除0漂

/******************把數據保存到單片機內部eeprom中******************/
void write_eeprom()
{
	SectorErase(0x2000);
	GapValue1=GapValue&0x00ff;
	byte_write(0x2000, GapValue1);
	GapValue1=(GapValue&0xff00)>>8;
	byte_write(0x2001, GapValue1);
	byte_write(0x2060, a_a);
}

/******************把數據從單片機內部eeprom中讀出來*****************/
void read_eeprom()
{
	GapValue   = byte_read(0x2001);
	GapValue   = (GapValue<<8)|byte_read(0x2000);
	a_a      = byte_read(0x2060);
}

/**************開機自檢eeprom初始化*****************/
void init_eeprom()
{
	read_eeprom();		//先讀
	if(a_a != 1)		//新的單片機初始單片機內問eeprom
	{
		GapValue  = 3500;
		a_a = 1;
		write_eeprom();	   //保存數據
	}
}

//顯示重量，單位kg，兩位整數，三位小數
void Display_Weight()
{
	LCD1602_write_com(0x80+0x40+8);
	if(Weight_Shiwu/10000==0)
	LCD1602_write_data(' ');
	else
	LCD1602_write_data(Weight_Shiwu/10000 + 0x30);
	LCD1602_write_data(Weight_Shiwu%10000/1000 + 0x30);
	LCD1602_write_data('.');
	LCD1602_write_data(Weight_Shiwu%1000/100 + 0x30);
	LCD1602_write_data(Weight_Shiwu%100/10 + 0x30);
	LCD1602_write_data(Weight_Shiwu%10 + 0x30);
}

//定時器0初始化
void Timer0_Init()
{
	ET0 = 1;        //允許定時器0中斷
	TMOD = 1;       //定時器工作方式選擇
	TL0 = 0xb0;
	TH0 = 0x3c;     //定時器賦予初值
	TR0 = 1;        //啟動定時器
}

//定時器0中斷
void Timer0_ISR (void) interrupt 1 using 0
{
	uchar Counter;
	TL0 = 0xb0;
	TH0 = 0x3c;     //定時器賦予初值

	//每0.5秒鐘刷新重量
    Counter ++;
    if (Counter >= 10)
    {
       FlagTest = 1;
	   Counter = 0;
    }
}

4.? 仿真proteus8.6

? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

稱重：
