基于51單片機的8位數碼管計算器設計!!!

04/22 08:21 作者：eefocus_3737399

452

加入交流群

掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

單片機仿真設計合集資料獲取.pdf

共1個文件

資料清單：C程序+仿真+設計報告+使用說明+元件清單+操作視頻

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【Q05】

1.? 簡介

? 本文提出了一種基于51單片機的數碼管計算器設計。該設計是以AT89C51單片機為核心的計算器模擬系統，輸入采用4×4矩陣鍵盤，可以進行加、減、乘、除數字運算，并在8位數碼管上顯示操作過程。

2.? 主要功能

a.通過8位數碼管顯示計算過程。

b.通過4×4矩陣鍵盤進行加、減、乘、除數字運算。

3.? 源程序(Keil5)

本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

void read_key()		//4X4矩陣鍵盤說明：行為輸入，列為輸出
{
    char x,y;
	char i;
	P1=0xf0;
	if(P1!=0xf0)
	{
		delay(1000);
		if(P1!=0xf0)
		{
		    y=P1;
			x=0xfe;
			for(i=0;i<4;i++)
			{
				P1=x |0xf0;
				if((P1 & 0xf0)!=0xf0)
				{
					x=P1;
					key_code=y | (x & 0x0f);
					key_press=1;
				}
				x=(x<<1)+0x01;
			}
				switch(key_code)
					{

						case 0xee:    key_code=11;break;
						case 0xde:    key_code=12;break;
						case 0xbe:    key_code=13;break;
						case 0x7e:    key_code=14;break;

						case 0xed:    key_code=16;break;
						case 0xdd:    key_code=3;break;
						case 0xbd:    key_code=6;break;
						case 0x7d:    key_code=9;break;

						case 0xeb:    key_code=0;break;
						case 0xdb:    key_code=2;break;
						case 0xbb:    key_code=5;break;
						case 0x7b:    key_code=8;break;

						case 0xe7:    key_code=15;break;
						case 0xd7:    key_code=1;break;
						case 0xb7:    key_code=4;break;
						case 0x77:    key_code=7;break;
					}

		}

	}
}
void calculate()
{
      if(key_code<10)
	  {
	       if(flag==0)
		   {
		      a=a*10+key_code;
			  disp(a);
			}
		   else
		   {
		      b=b*10+key_code;
			  disp(b);
			}
      }
	  else
	  {
	     switch(key_code)
		{
			case 11:flag=1;break;
			case 12:flag=2;break;
			case 13:flag=3;break;
			case 14:flag=4;break;
			case 15:a=0;b=0;disp(a);flag=0;break;
			case 16:{
						switch(flag)
						{
							case 1:a=a+b;disp(a);b=0;break;
							case 2:a=a-b;disp(a);b=0;break;
							case 3:a=a*b;disp(a);b=0;break;
							case 4:a=a/b;disp(a);b=0;break;
						}
					}
		}
	  }



}

void main()
{
    TMOD=0x01;
	TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;
	TR0=1;
	EA=1;
	ET0=1;
	a=0;
	b=0;
	disp(a);
	while(1)
	{
		read_key();
		if(key_press==1)
		{
			calculate();
		    key_press=0;
		}
		delay(3000);
	}
}

4.? 仿真proteus8.6

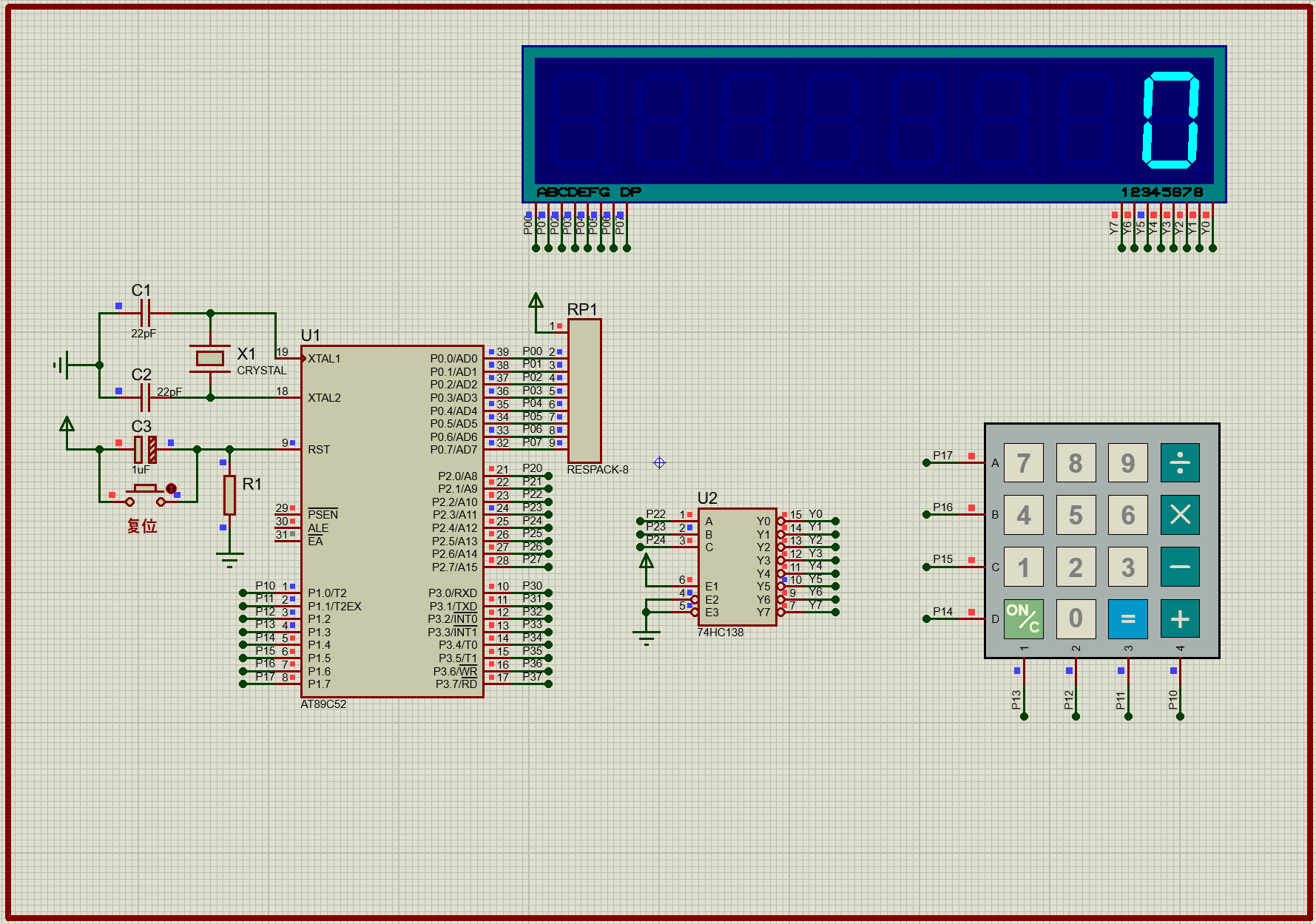

? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

計算過程：
