汽車尾燈LED控制Verilog代碼

名稱：汽車尾燈控制Verilog（代碼在文末付費下載）

軟件：Quartus

語言：Verilog

要求：

設計一個汽車尾燈控制器。假設汽車尾部各有2個指示燈（LED），分別代表轉彎、剎車，控制器功能包括：

（1） 汽車正常行駛時所有指示燈都不亮；

（2） 汽車轉彎右轉彎時，右側的一個指示燈閃爍（間隔1S）；

（3） 汽車轉彎左轉彎時，左側的一個指示燈閃爍（間隔1S）；

（4） 汽車剎車時，左右兩側的一個指示燈同時亮10秒；

用按鍵代表汽車的行駛狀態。

演示視頻：

部分代碼展示

`timescale?1ns?/?1ps
//////////////////////////////////////////////////////////////////////////////////
//設計一個汽車尾燈控制器。假設汽車尾部各有2個指示燈（LED），分別代表轉彎、剎車，控制器功能包括：
//（1）?汽車正常行駛時所有指示燈都不亮；
//（2）?汽車轉彎右轉彎時，右側的一個指示燈閃爍（間隔1S）；
//（3）?汽車轉彎左轉彎時，左側的一個指示燈閃爍（間隔1S）；
//（4）?汽車剎車時，左右兩側的一個指示燈同時亮10秒；
//用按鍵代表汽車的行駛狀態。
module?car_LED(
input?clk_in,//50MHz時鐘
input?right_key,////汽車轉彎右轉彎時，右側的一個指示燈閃爍（間隔1S）；
input?left_key,////汽車轉彎左轉彎時，左側的一個指示燈閃爍（間隔1S）；
input?brake_key,////汽車剎車時，左右兩側的一個指示燈同時亮10秒；
output?right_LED,//右轉燈
output?left_LED,//左轉燈
output?[1:0]?brake_LED//剎車燈
????);
wire?clk_1Hz;
assign?right_LED=(right_key==0)?clk_1Hz:0;//汽車轉彎右轉彎時，右側的一個指示燈閃爍（間隔1S）；
assign?left_LED?=(left_key==0)?clk_1Hz:0;//汽車轉彎左轉彎時，左側的一個指示燈閃爍（間隔1S）；
//分頻到1Hz時鐘，用于控制1s間隔閃爍
fenping?i_fenping(
.?clk_in(clk_in),
.?clk_1Hz(clk_1Hz)//輸出1Hz，占空比50%
????);
????
//剎車控制模塊
brake_ctrl?i_brake_ctrl(
.?clk_in(clk_in),//50MHz時鐘
.?clk_1Hz(clk_1Hz),//輸出1Hz，占空比50%
.?brake_key(brake_key),////汽車剎車時，左右兩側的一個指示燈同時亮10秒
.?brake_LED(brake_LED)//剎車燈
????????);????
????
endmodule

設計文檔(文檔點擊可下載)：

1. 工程文件

2. 程序文件

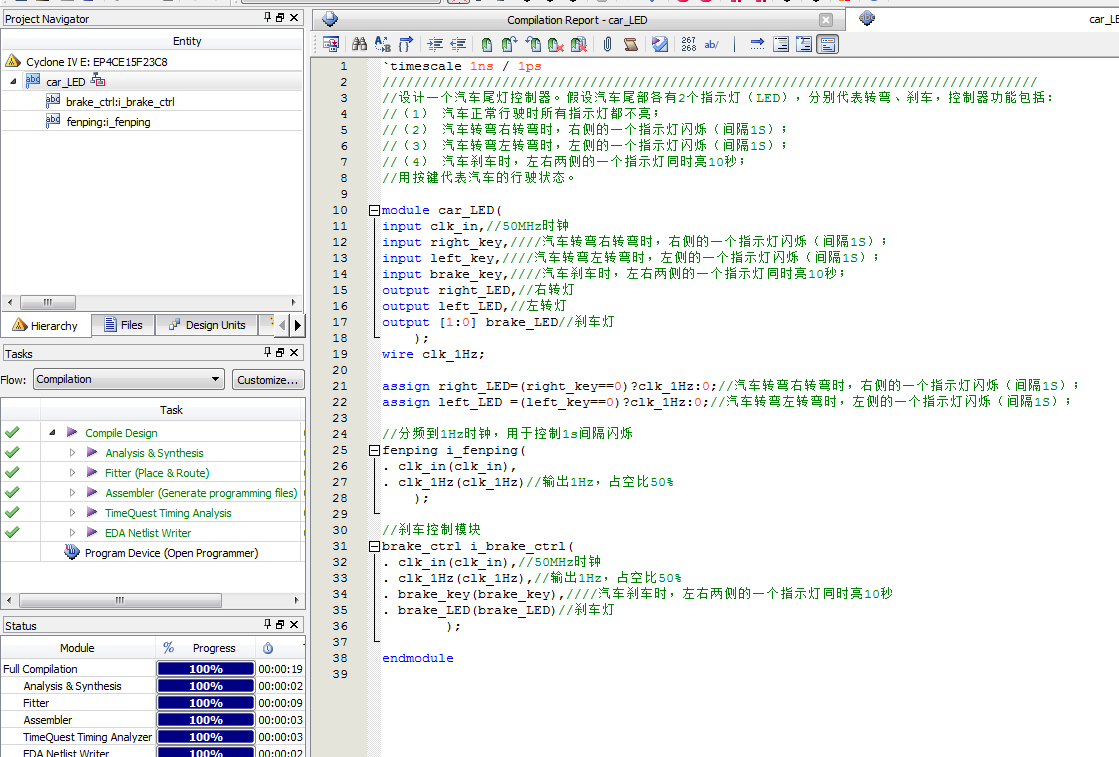

3. 程序編譯

4. RTL圖

5. Testebnch

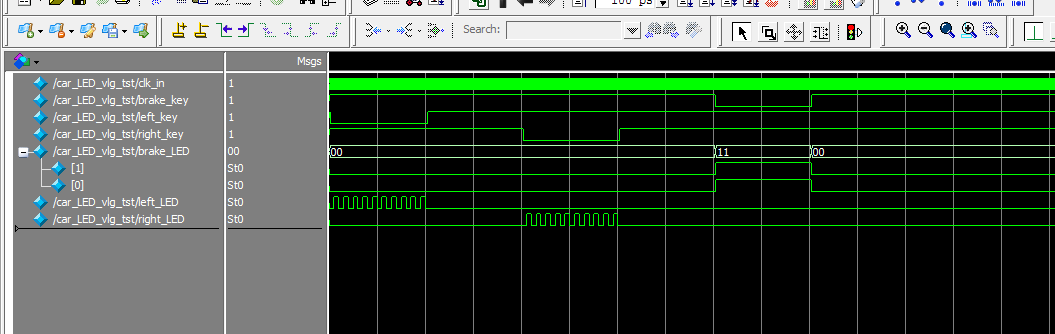

6. 仿真圖

本代碼已在開發板驗證，板子資料：

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=174
