【經驗分享】LPC54114 USB MSC ISP 下載代碼注意點

從 LPC54114 的 user manual 中可以知道， LPC54114 支持通過 USART,I2C,SPI以及 USB 方式的 ISP 下載，本文主要講解如何使用 USB MSC 的 ISP 方式下載用戶程序到 LPC54114，以及相關遇到的問題和解決方法。寫這篇經驗分享，也是因為在實際使用中有客戶遇到了問題，所以分享出相關的注意點，從而節約大家使用這個方法的時間。

1.如何使用 USB MSC ISP 下載代碼到 LPC54114

首先看下，進入 USB MSC 的條件，相關內容可以在 LPC54114 用戶手冊第三章看到：

本次測試開發板為 LPCXpresso5411X 板子，上面的芯片是 LPC54114J256BD64，從該板子的原理圖以及用戶手冊可以知道：

1. 進入 USB CDC ISP 模式

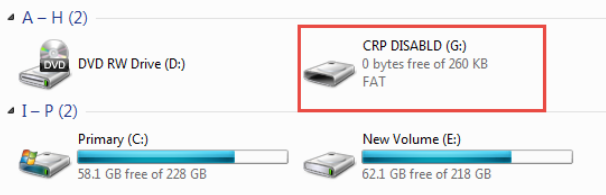

使用一根 USB 線連接 J5，然后先按下 SW2 按鍵，再按下 SW4 復位按鍵，松開 SW4，最后松開 SW2。這時候，可以發現開發板變成一個名稱叫 CRP DISABLD 的盤。

2. 準備一個 bin 文件以 LPC54114 LPCopen 代碼里的 periph_blinky_color 為例，生成一個.bin文 件 。通常生成的 bin 文件名稱為工程名稱 ， 這里為lpc54114_periph_blinky_color.bin

3. 打開 CRP DISABLD 盤拷貝 bin 文件

打開之后，發現里面有一個 firmwware.bin 文件，先刪掉這個文件。然后拷貝 lpc54114_periph_blinky_color.bin 到 CRP DISABLD 盤。

4. 按下 reset 按鈕

現在問題出現了，發現 CRP DISABLD 磁盤仍然在，應用程序也沒有運行，那么如何解決呢？

三， USB MSC ISP 下載用戶程序注意點

上面下載了 lpc54114_periph_blinky_color.bin 用戶程序之后，reset 之后，發現并沒有退出 ISP 模式。那么如何解決這個問題，應該注意什么呢？通過和相關部門的溝通，得到的解決方法是，注意用戶程序.bin 的名稱，需要固定為：firmware.bin 或者 FIRMWARE.bin。

下面進入 USB MSC ISP 模式，把用戶 bin 文件改為 firmware.bin 再拷貝到 CRPDISABLD 盤，按下 reset，三色燈可以變色亮，CRP DISABLD 磁盤消失，用戶代碼成功下載。
