SFP光模塊接口說明

SFP連接器用于

電信和數據通信中光通信應用。SFP連接網絡設備如交換機、路由器等設備的主板、光纖或UTP線纜，提供端口保護。

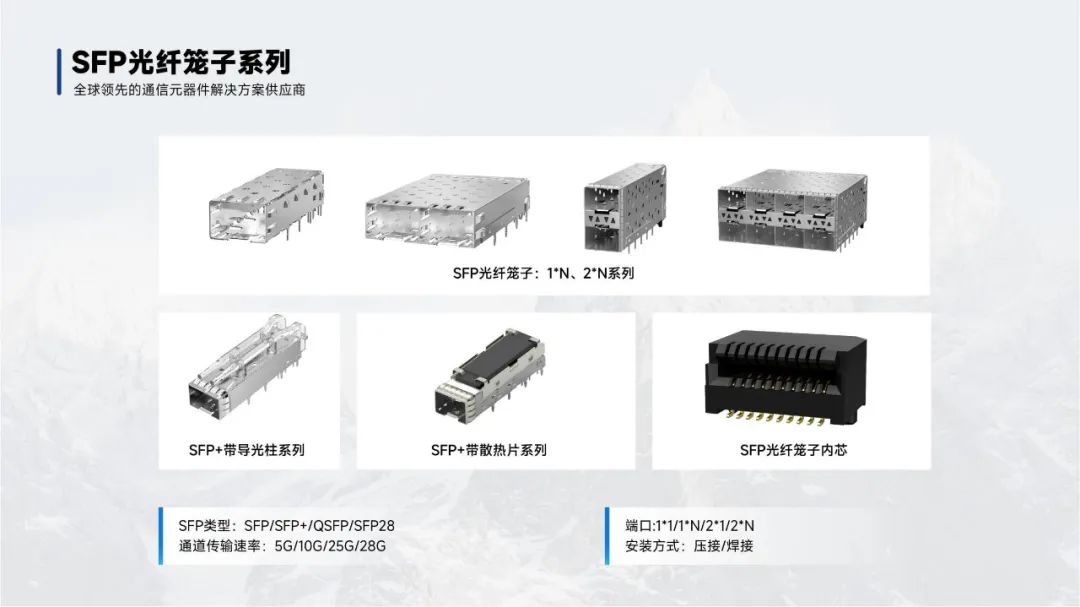

沃虎/VOOHU提供SFP連接器產品線，包括SFP/SFP+/SFP28等的1XN，2XN端口屏蔽罩及連接器配置。產品符合ROHS 標準/符合EIA-364 行業標準。

01

引腳定義

02

接口描述

VCCT和VCCR分別是發射和接受部分電源，要求3.3V±5%，最大供電電流300mA以上。電感的直流阻抗應該小于1歐姆，確保SFP的供電電壓穩定在3.3V。推薦的濾波網絡，可以保證插拔模塊時的浪涌小于30mA。

TD-/+是發射部分差分信號輸入，采用交流耦合，差分線具有100歐姆輸入阻抗。差分輸入信號擺幅范圍500mV~2400mV。

RD-/+接受部分差分信號輸出，采用交流耦合，差分線具有100歐姆輸入阻抗。差分輸出信號擺幅范圍370~2000mV。

Rate_Select：接收部分速率選擇。

Mod_Def0：接地。

Mod_Def1：I2C的時鐘線.應該在主板上由4.7K~10K電阻上拉至VCC。

·Mod_Def2：I2C的數據線.應該在主板上由4.7K~10K電阻上拉至VCC。

TX_Fault開集/漏極輸出，需要在主板上由4.7K~10K電阻上拉至2～VCC+0.3V.激光器失效時為高電平，正常工作時為低電平(<0.8V)。

TX_Disable：關斷使能輸入。需要在模塊內由4.7K～10K電阻上拉至2～VCC+0.3V。

- 低電平(0~0.8)正常工作

- 高電平(2~3.465)關斷

- 懸空：關斷

LOS：開集/漏極輸出，需要4.7K～10K電阻上拉至2～VCC+0.3V，當輸入光功率低于最差接受光功率時高電平告警。
