致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于通嘉科技（Leadtrend）LD7798、LD8526、LD6612芯片的100W PD3.0適配器方案。

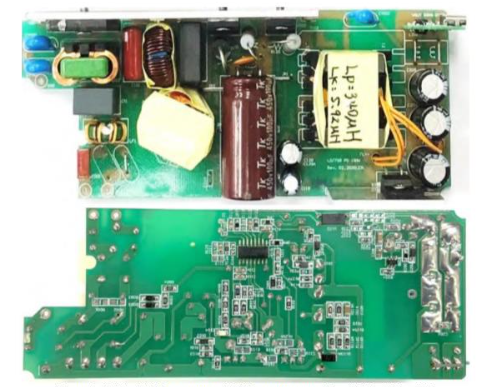

圖示1-大聯大友尚基于Leadtrend產品的100W PD3.0適配器方案的展示板圖

當前，大功率供電需求已然成為數碼設備發展的必然趨勢。以筆記本電腦為例，為實現多任務并行處理等高強度工作，設備需要持續且穩定的電力支持。因此，100W甚至更高功率的電源供應逐漸成為標配。在此背景下，USB PD供電協議應運而生，該協議旨在通過USB Type-C接口實現各類設備供電的標準化與統一化。在理想狀態下，只要設備支持PD協議，無論是筆記本電腦、平板電腦、智能手機，還是智能穿戴設備或是小型家電應用，均可通過一根USB Type-C數據線和PD充電器完成充電/供電操作，并且設備能夠充分利用快充技術，大幅縮短充電時間。針對這一趨勢，大聯大友尚基于Leadtrend LD7798、LD8526、LD6612芯片推出100W PD3.0適配器方案。

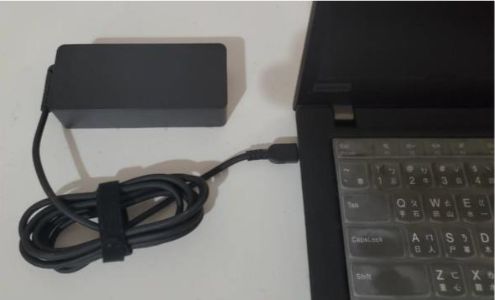

圖示2-大聯大友尚基于Leadtrend產品的100W PD3.0適配器方案的場景應用圖

LD7798是一款PFC＋PWM 控制器IC，集成準諧振反激（QR Flyback）和連續導通模式（CCM）控制功能，可有效提升電源轉換效率并優化系統性能。在準諧振反激部分，LD7798采用谷底切換操作（Valley Switching Operation）顯著降低MOSFET的切換損耗，從而提升整體效率。此外，該芯片的設計可簡化電路結構，能夠有效節省電路空間并降低總體物料成本。不僅如此，LD7798具備多種高級功能，包括高壓?jiǎn)?dòng)、休眠模式以及綠色模式節能運行，能夠根據負載情況靈活調整工作狀態，進一步降低功率損耗。同時，其內部集成的斜率補償和軟啟動功能，也有助于優化系統性能并確保穩定運行。

LD8526是適用于多種工作模式的二次側同步整流（SR）驅動器IC，能夠廣泛應用于CCM、DCM和QR模式下的反激式電路架構。在輕負載條件下，LD8526能夠進入節能模式，通過停止SR MOSFET驅動功能來降低工作電流，從而提高系統效率。該芯片具備自供電能力，能夠在負端或正端輸出位置的整流應用中，通過低輸出電壓產生源電壓維持運作，而無需額外提供電源或依賴輔助繞組。此外，LD8526支持具有峰值負載功能的應用，最高工作頻率可達130kHz。

LD6612是一款用于USB PD Type-C應用的次級側控制器，專為高效、纖薄的離線AC-DC設計。該產品內置8位MCU，用于處理PD協議、策略引擎和設備策略管理器，同時，其內置雙相標記編碼（BMC），可支持USB PD通信或其他專有協議（如QC2.0/QC3.0）。此外，LD6612還集成分流器調節器、電壓和電流監測與控制電路，以及阻斷N-MOSFET，以減少外部元件數量，降低整體成本。
