1. 概述
半自動手電鉆使用直流無刷電機，無感方波的控制方式。主控芯片采用普冉的PYF32F030 作為主控，PY32F030采用ARM M0 構，最高時鐘頻率48M。12bit的高速ADC，以及1 個高級定時器和4 個通用定時器，并配有3 通道DMA。高性能的主控資源，低價格的主控IC，讓本款電動工具方案具有極高性價比。
2. 規格參數
型號：PY32F030
工作電壓：20V
最高轉速：23000RPM
充電方式：配備95VF 可充電電池
功率：410W
3. 產品照片
4. 應用場景
電鉆
5. 特點說明
油門調速：5 級轉矩調節
過壓保護：20V 過壓保護
欠壓保護：13V 欠壓保護
堵轉保護：堵轉3 秒觸發保護機制停機
過流保護：三級過流保護，100A 觸發瞬間過流保護
溫度保護：75 度溫度保護
控制方式：無感方波
電機類型：鋰電池
【可根據客戶需求調整】
6. 尺寸規格

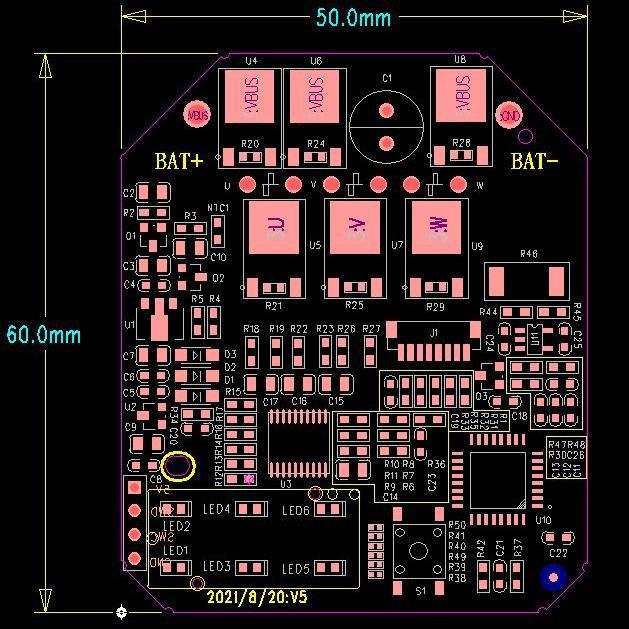

電動工具PCB 板尺寸大小為50mm（±0.2mm）*60mm（±0.2mm），尺寸標注示意圖如下所示：
7. 接口說明
P1 腳：+5V
P2 腳：SWD
P3 腳：SWC
P4 腳：GND
8. 異常現象指示燈說明
溫度過高保護：照明燈閃爍3 次
堵轉保護：照明燈閃爍4 次
過流保護：照明燈閃爍5 次
過壓：照明燈閃爍7 次
欠壓：照明燈閃爍8 次
