基于深度學習的電信塔缺陷檢測

本文主要介紹一個基于深度學習的電信塔缺陷檢測系統方案。

背景介紹

電信塔被認為是確保全國通信的關鍵基礎設施。電信服務提供商依靠這些塔來托管其天線、電源模塊和其他通信組件。為了確保通信服務不間斷，需要對這些塔進行定期維護和保養。

為了收集有關塔的健康狀況的信息，需要派人到塔上手動檢查多種類型的缺陷。與電信塔相關的常見缺陷包括螺母、螺栓、板、接頭缺失、橫梁斷裂或扭曲、零件腐蝕、天線損壞或未對準等。由于需要人工操作，這種手動檢查方法既耗時又存在潛在危險距地面數百英尺。

人類物理訪問的另一種選擇是使用無人機，攜帶相機有效載荷來檢查這些塔。無人機可以捕獲塔各個面的視頻輸入，然后可以使用自動檢測技術進行檢查。采用深度學習技術對電信塔等民用基礎設施資產進行高級分析。

本文介紹了如何使用軟件來執行檢測缺失螺栓的關鍵任務，也許同樣重要的是，它們在視頻的多個幀中進行獨特的識別和標記，以便維護人員能夠快速查明特定缺陷，而無需重復。

實現流程

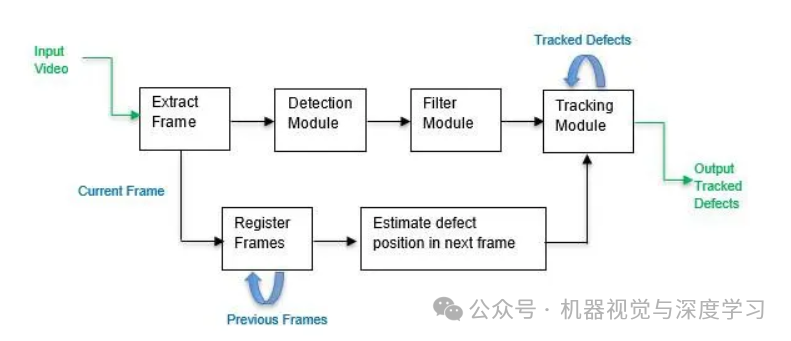

處理管道由幾個階段組成，從攝取無人機鏡頭到生成結果。本節描述了準確檢測缺陷所涉及的關鍵模塊：

1. 檢測?

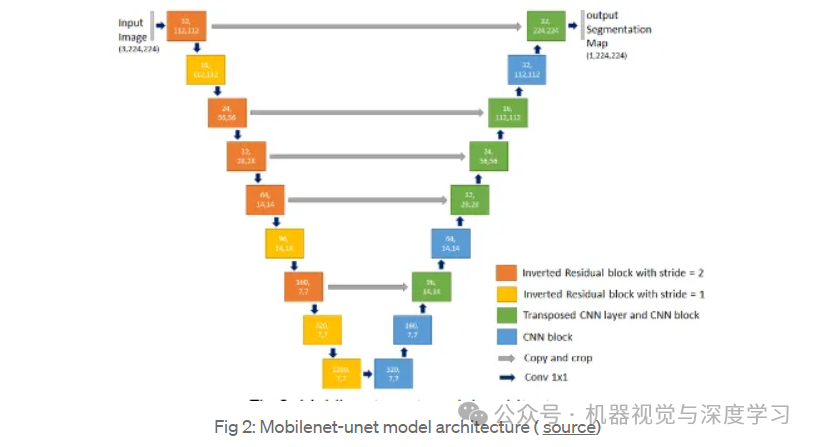

我們利用基于 CNN 的圖像分割網絡，因為它能夠檢測和定位小規模缺陷。用于缺陷語義分割的模型是Mobilenet-unet。該模型利用 Mobilenet 主干網，然后使用轉換塊和上采樣層來構建分割圖。

CNN 需要標記數據才能檢測無人機視頻中的異常情況。標簽是分層完成的，構建構成塔的組件 - 例如塔面、梁、板、螺栓和孔，如圖 3 所示。

我們?yōu)槲覀兊哪Ｐ褪褂梅诸惤徊骒負p失和 Adam 優化器，并通過增強訓練 50 到 100 個時期。我們在訓練過程中利用亮度、對比度、旋轉、翻轉和其他增強技術來提高模型泛化能力。

2. 過濾模塊：?

檢測模塊識別圖像中的缺陷。但有些缺陷是誤報。我們可以利用缺陷的一些特性來幫助我們提高交集（IoU）分?jǐn)?shù)并降低誤報率。我們使用以下兩個過濾器：

① 長寬過濾器：將檢測模塊后得到的缺陷與長寬閾值進行進一步檢查。如果缺陷低于所需閾值，則將其刪除。這有助于改善由于噪聲而發生的一些小雜散檢測。

② Check-inside-Parent 過濾器：我們事先也知道缺陷只會發生在塔結構的邊界內部。為了消除后臺的任何錯誤檢測，我們使用此過濾器首先對塔（父節點）進行檢測，然后使用生成的塔區域過濾掉無關的缺陷。

3. 追蹤與標記：

在過濾器組件之后，管道中的下一個部分是跟蹤模塊。跟蹤器可以保存檢測到的缺陷的位置，然后在視頻的下一幀中的鄰域中進行搜索。使用圖像配準技術，可以在下一幀中估計缺陷的預期位置。這是通過使移動圖像重疊在靜止圖像之上來完成的。然后我們在估計的鄰域內進行搜索。如果新缺陷的中心落在該鄰域內（在預定義的誤差范圍內），我們將其指定為現有缺陷，而不是新缺陷。使用這種方法，跟蹤器模塊可以動態維護其歷史圖中每個缺陷的位置。

圖 4 顯示了由綠色邊界框突出顯示的塔孔。通過使用最后一幀的偏移，獲得估計的邊界框并將其標記為黃色。一些邊緣情況需要在跟蹤期間進行特殊處理。我們?yōu)槊總€缺陷保留 5 個歷史記錄；如果缺陷在當前幀中逃避檢測，但在接下來的 4 幀中仍然檢測到，我們將能夠?qū)⑵渥鳛橄嗤娜毕葸M行跟蹤。這種簿記功能使我們在出現誤報檢測時具有一定的靈活性，并為跟蹤模塊提供了一層穩健性。

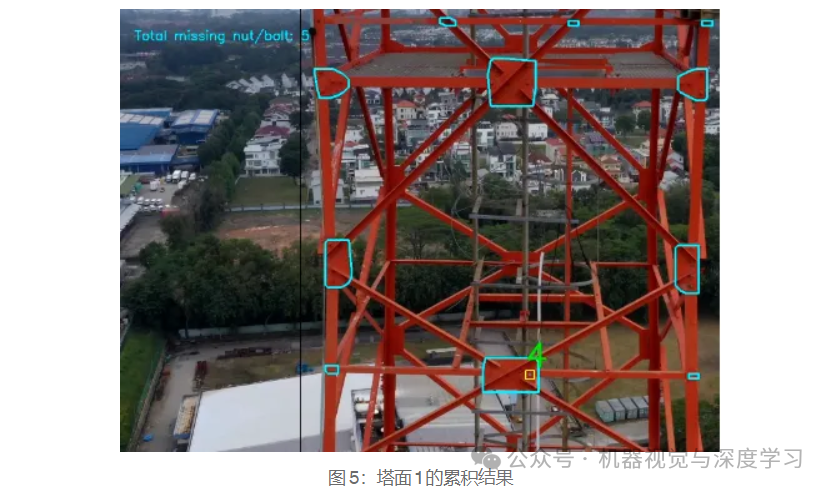

圖 5 顯示了塔的一面的整個視頻通過完整的軟件管道后的視覺結果。缺失螺栓的總數（在本例中為 5 個）被唯一標識并存儲在數據庫中。

結論

使用深度學習實現此軟件，可以自動化電信塔的日常檢查，并且可以自動監控感興趣的特定組件是否存在異常。這可以節省資源和時間，電信公司可以利用它來確保更好地維護其基礎設施并向最終消費者提供更好的服務。
