JSM3302系列是可編程線性霍爾IC,內部集成的GaAs 高性能霍爾傳感核心為其提供了良好的線性特

一、產品介紹

JSM3302系列是可編程線性霍爾IC,內部集成的GaAs 高性能霍爾傳感核心為其提供了良好的線性特性、溫 漂特性等,可以保證JSM3302在不同應用場景下的檢 測準確性。該IC對與IC封裝表面正交方向上的外部 磁場敏感,其輸出是與施加外部磁場大小成比例的模 擬電壓。JSM3302設計用于與磁芯結合使用的場景,可 以用于高精度、快響應的電流檢測、位置檢測等應用 場景。

二、產品功能

-高精度、低溫漂

正反向?qū)ΨQ性誤差:士0.1%

線性度誤差:士0.05%

靈敏度溫漂:士0.2%

-高帶寬、快響應

典型帶寬:250kHz

典型響應時間:1.5us

三、典型應用

-電流檢測

-位置檢測

四、多元場景：從工業到消費電子的全能適配

1. 新能源領域：精準守護能源流動

電動汽車 OBC：可編程靈敏度適配不同功率充電樁（3.3V 低功耗模式下檢測充放電電流），支持雙向電流方向識別。

儲能變流器（PCS）：250kHz 帶寬實時監測 IGBT 模塊電流，配合數字控制器實現高效功率閉環。

2. 工業自動化：賦能智能控制

伺服電機系統：通過 I2C 實時調整靈敏度，兼容 5-200A 電機電流檢測，替代多顆固定量程霍爾器件，降低 BOM 成本 30%。

智能電表：線性度誤差≤±0.05% 滿足 0.5S 級計量標準，支持防竊電算法開發，已通過國網實驗室測試。

3. 消費電子：小體積大能量

無人機電池管理：DFN8（3mm×3mm）封裝節省 50% PCB 空間，3.3V 供電下功耗僅 6.5mA，延長續航 15%。

掃地機器人：檢測電機堵轉電流時，1.5μs 響應時間可及時觸發停機保護，減少電機燒毀風險。

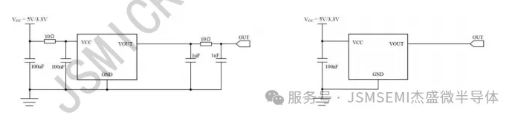

五、典型應用電路

? ? ? ? 圖1固定輸出應用電路? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖2比例輸出應用電路

注:每個引腳對地都有工型濾波，作用是抑制端口出現的異常過壓，客戶可根據實際情況選擇是否使用，該應用電路僅供參考;

六、選型表
