最近小米的熱搜有點太火，不敢碰小米爆款的產品，怕被和諧，猶猶豫豫最終決定拆解下手上遺留的一個“不太顯眼”的小米充電器。從外型也可以看到，不是什么高端貨，USB Type-A接口，只有10W的輸出功率（5V/2A），標準的入門級充電器，僅僅比蘋果祖?zhèn)鞯?V/1A強上一些，直接開拆。
拆解

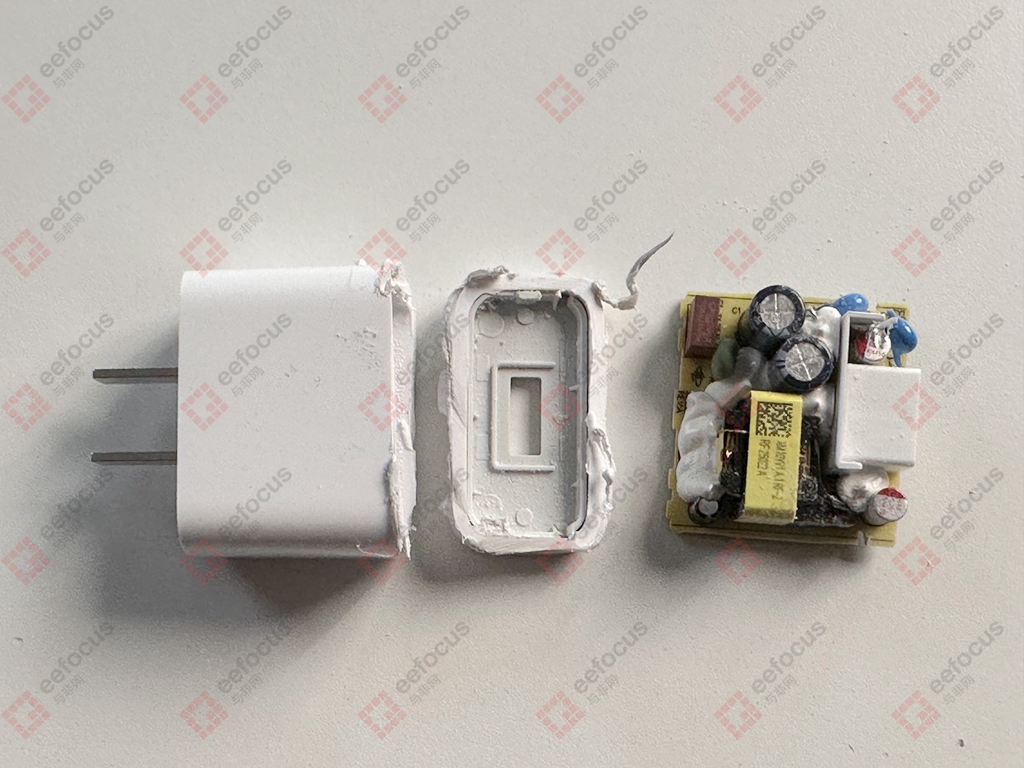

充電器外殼塑料采用超聲波焊接焊死，只能靠切割機暴力拆解。拆開后發現內部結構較為簡單，主要是一塊電源主板。
因為這個充電器本身功率不大，所以發熱不嚴重，內部沒多少灌膠以及沒做什么特別的散熱處理，但是設有塑料隔離板用于絕緣。PCB一面基本都是接插件，而另一面則都是貼片元器件。
PCB正面從輸入端來看，有保險絲，NTC熱敏電阻、高壓濾波電容、色環電感、變壓器、兩顆Y電容、1個USB-A輸出母座以及兩顆濾波固態電容。
PCB另一面則有3個主要的芯片：
1顆整流橋ABS210；
1顆士蘭微原邊控制開關電源芯片（SDH8594）；
SDH8594是內置高壓MOS管功率開關的原邊控制開關電源（PSR），采用PFM調制技術，提供精確的恒壓/恒流控制環路，具有非常高的穩定性和平均效率。并且集成高壓啟動，可以省去外圍的啟動電阻。采用SDH8594設計系統，無需光耦，可省去次級反饋控制、環路補償，精簡電路、降低系統成本，適用于8~12W輸出功率，具有可調節線損補償功能和內置峰值電流補償功能。(下圖為SDH8594的內部硬件框圖)
另一顆芯片則是士蘭微配套的同步整流控制IC（SD8512C）；
SD8512C是內置N型功率MOSFET的同步整流控制IC（SR），配合原邊控制電路，能在開關模式下提高系統效率。SD8512C集成度高，節省外部元件，簡化系統設計，可應用在斷續導通模式和臨界導通模式下，由于多功能性，廣泛應用在各種拓撲結構中，適用5V輸出系統，可采用輸出端直接供電。
小結
以上就是小米這個入門級10W充電器的拆解情況，外殼采用超聲波焊接，需暴力切割。內部結構簡單，主控采用士蘭微原邊控制開關芯片（SDH8594），搭配士蘭微同步整流芯片（SD8512C）提升效率。無灌膠散熱設計，僅依賴塑料隔離板絕緣，元件布局緊湊但功率密度低。作為基礎充電方案，成本控制優先，滿足日常的需求，但協議單一，與高端氮化鎵快充技術差距顯著。
那順便問一下，你知道這是小米哪款產品上面的充電器嗎？下期拆解內容揭曉答案。
