康謀技術 | 多傳感器數據融合技術與策略解析

一、多傳感器融合的先決條件

當多種傳感器裝在同一輛車上時，使用同一個系統來采集并處理數據。為了確保這些傳感器采集的數據能有效精準識別同一個物體，需要對這些傳感器進行統一時鐘和坐標系，即最終實現：同一個目標在同一個時刻出現在不同類別的傳感器的同一個世界坐標處。

圖1：傳感器融合先決條件

1、統一時鐘

確保所有傳感器數據在時間上的一致性，為后續處理提供同步基準。關于時間同步的詳細內容可見往期內容：

《自動駕駛：揭秘高精度時間同步技術（一）》

《自動駕駛：揭秘高精度時間同步技術（二）》

2、統一坐標系

統一坐標系包含兩步，一是運動補償，二是傳感器標定。

① 運動補償：確保數據時效性

運動補償是針對周期性采集數據的傳感器，如激光雷達（LiDAR），其數據采集周期可能長達100毫秒。由于車輛在運動，采集周期的開始和結束時刻，車輛的位置已經發生了變化。這就需要對采集的數據進行運動補償，以確保數據反映的是車輛在某一固定時刻的環境狀態。

② 傳感器標定：確立坐標轉換

傳感器標定是確保每個傳感器的數據都能準確映射到世界坐標系中的過程。它包括內參標定和外參標定兩個部分。

二、多傳感器融合方法

在多傳感器采集系統中做好統一時鐘和統一坐標系后，就可以將這些數據進行融合了。關于具體做法，這里舉一個簡單的例子：

1、相機與LiDAR融合

在實現激光雷達與相機標定、運動補償和時間同步后，通過多傳感器深度融合，執行幾何變換將三維點云數據投影至二維圖像平面，實現物理空間到視覺空間的映射。最后，整合深度信息與圖像像素數據，形成深度標簽圖像，從而為自動駕駛車輛的環境感知系統提供更為豐富和精確的數據支持。

2、融合方式

根據數據在整個流程中融合的不同位置，常見的融合方式可分為前融合、深度融合和后融合。

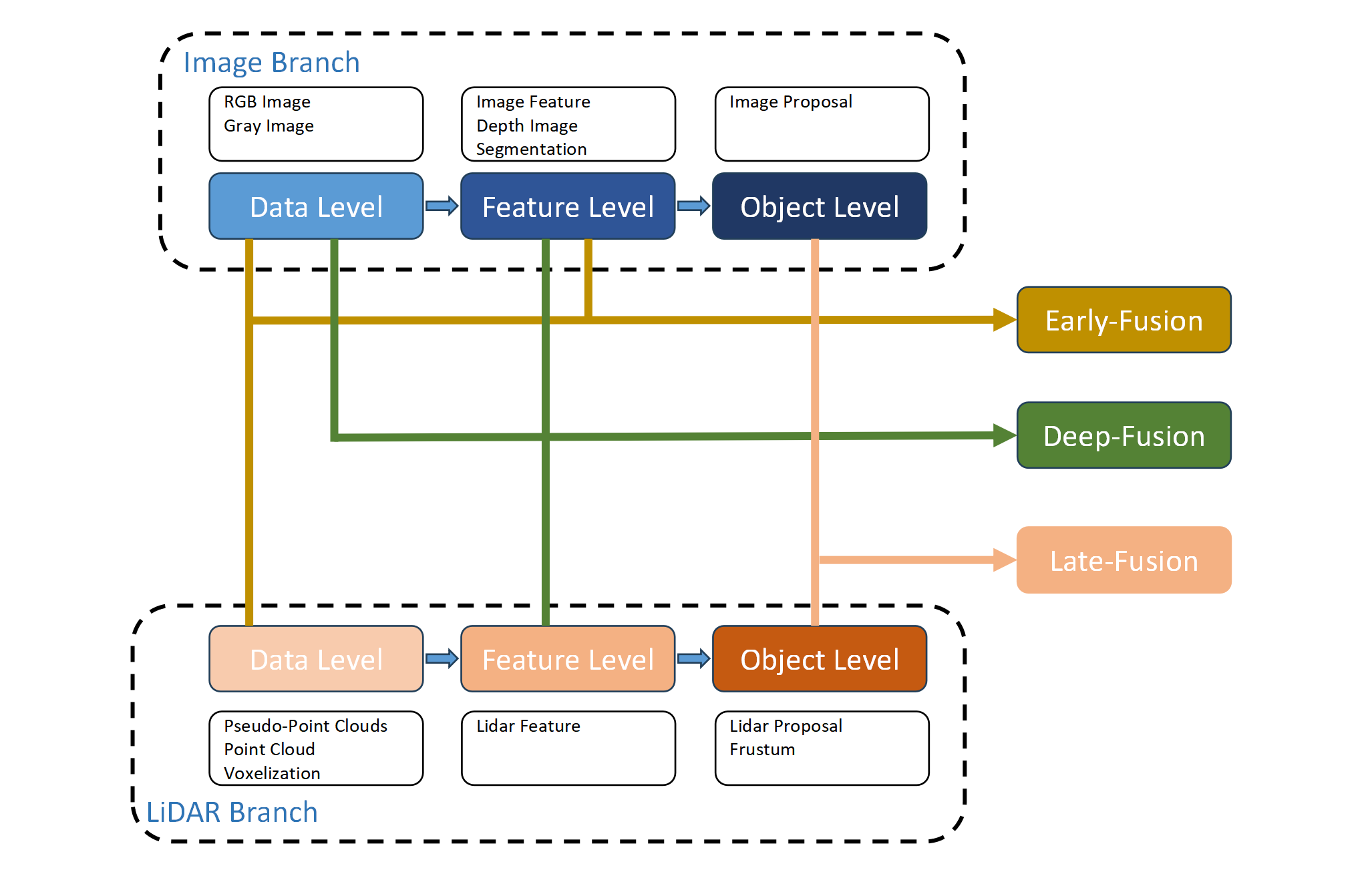

圖2：常見的融合方式

3、應用場景

在多傳感器融合中，前融合、深度融合和后融合各有優勢和適用場景。
